Công thức tính áp lực ống thép

Tính toán áp lực làm việc đường ống thép (Working pressure pipe calculator)

Áp lực chất lỏng làm việc  cho phép của ống thép (hoặc ống thép hàn xoắn) phụ thuộc vào kích thước ống (đường kính, độ dày ống) và độ bền của vật liệu tạo ống.

Tính toán áp lực chất lỏng làm việc trong đường ống, người ta thường sử dụng công thức sau của nhà toán học người Anh, Peter Barlow.

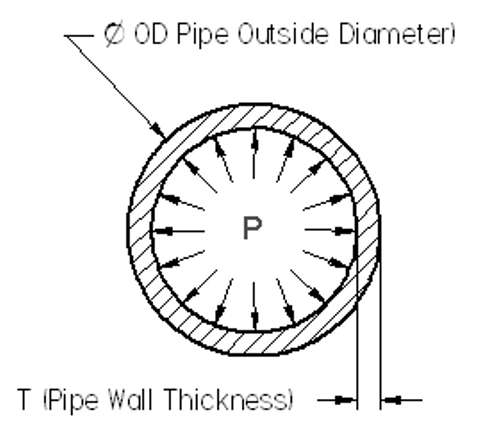

Công thức: P = (2 * S * T) / (OD * SF)

Trong đó:

+ P: Fluid pressure in Mpa (Áp lực làm việc cho phép)

+ S: Material Strength, Yield strength in Mpa (Độ bền chảy của vật liệu thép đơn vị Mpa)

+ T: Pipe wall in mm (Độ dày ống thép đơn vị mm)

+ OD: Pipe Outer Diameter (Đường kính ngoài ống thép đơn vị mm)

+ SF: Safety Factor (Tỷ lệ an toàn, thường tính là 1.5)

Ví dụ:

Tính toán áp lực làm việc tối đa của ống DN900 dày 10mm tiêu chuẩn ASTM A53B (tương đương mác thép SS400):

S = 295Mpa (Yield strength min is 295Mpa for A53B)

T= 10mm

OD = 914mm

P = (2x295x10)/(914×1.5) = 4.3 Mpa tương đương = 43 bar
