Quy trình lấy mẫu vật liệu đầu vào trong sản xuất ống thép hàn xoắn

Quy trình lấy mẫu vật liệu đầu vào được tuân thủ theo các bước sau:

1. Thành phần tham gia lấy mẫu:

Đại diện Chủ đầu tư, đại diện Tư vấn giám sát, đại diện Tổng thầu EPC và đại diện đơn vị sản xuất (Nhà sản xuất).

2. Hình thức và Quy cách lẫy mẫu thép:

2.1 Thành phần tham gia lấy mẫu thí nghiệm chọn ngẫu nhiên các cuộn thép và đánh dấu xác nhận trên cuộn thép. Mẫu được cắt trực tiếp từ thép cuộn bằng máy cắt gió đá, sau đó để nguội tự nhiên trước khi đóng thùng bảo quản.

2.2 Quy cách lấy mẫu: Mẫu thí nghiệm được cắt có kích thước tối thiểu 300 x 300mm hoặc theo yêu cầu của đơn vị thí nghiệm.

2.3 Số lượng mẫu: Mỗi số heat lô thép nhập về, theo chiều dày thiết kế, mỗi 50 tấn lấy 01 mẫu, trên 50 tấn lấy 02 mẫu.

3. Bảo quản mẫu

3.1. Trước khi lựa chọn mẫu thí nghiệm cần phải xác định rõ mục đích yêu cầu của việc thí nghiệm, để lấy đủ lượng mẫu đại diện cần thiết.

3.2. Mỗi tổ hợp mẫu có thể nhiều đoạn được cắt ra hoặc đoạn hoặc một tấm nhỏ phải đảm bảo các yêu cầu sau:

- Cùng một cuộn thép (hoặc tấm thép cùng thành phần);

- Được lấy ở cùng một địa điểm, theo bề mặt;

3.3. Mẫu vật liệu được đưa về phòng thí nghiệm cần được bảo quản trong phòng (nhà). Phòng để mẫu phải thoáng, mát, có độ ẩm tương đối khoảng 80%, nhiệt độ trong phòng không quá 30 oC và không chịu tác động của lực đột biến; có lối đi rộng rãi, để mẫu phải tránh được mưa, nắng, ngập nước, thuận tiện cho việc tìm lấy mẫu. Các thùng đựng mẫu được xếp một lượt (không chồng lên nhau) ở sàn hoặc trên giá, sắp xếp sao cho phía dán nhãn mẫu quay về hướng dễ nhìn thấy. Thời gian bảo quản mẫu không quá 60 ngày kể từ ngày lấy mẫu đến khi bắt đầu thí nghiệm.

4. Đóng gói, vận chuyển mẫu

4.1. Thùng đựng mẫu (thùng mẫu) được đóng bằng gỗ cứng hoặc vật liệu tương tự, có kích thước: (chiều dài nhân chiều rộng nhân chiều cao) bằng từ 50 cm x 40 cm x 40 cm đến 60 cm x 40 cm x 50 cm, đảm bảo không bị biến dạng khi đựng một khối lượng mẫu từ 50 kg đến 70 kg; thùng phải có nắp đậy.

4.2. Mẫu vật liệu được xếp vào thùng mẫu đậy nắp; Trên mỗi một thùng ghi các thông tin sau: số hiệu thùng, tên công trình, số lượng và ký hiệu mẫu trong thùng; Các thông tin đó có thể dùng sơn ghi trực tiếp lên thùng hoặc ghi chép vào nhãn mẫu để vào thùng và dán trên nắp thùng ở vị trí dễ nhìn thấy.

4.3. Bốc mẫu lên phương tiện vận chuyển phải cẩn thận, nhẹ nhàng, không được vứt từ trên cao xuống, các thùng mẫu không được xếp chồng lên nhau, phương tiện vận chuyển phải đảm bảo tránh được mưa, nắng và cách ly với nhiệt độ cao trong quá trình vận chuyển.

4.4. Trong quá trình vận chuyển đảm bảo phải có sự giám sát thường xuyên nhằm phát hiện và xử lý kịp thời các vấn đề có thể dẫn đến sự mất mát, thất lạc, hư hỏng mẫu.

4.5. Mẫu được chuyển đến phòng thí nghiệm, việc bốc dỡ khỏi phương tiện vận chuyển phải cẩn thận, theo thứ tự từ ngoài vào trong, nâng lên đặt xuống nhẹ nhàng khi chuyển mẫu vào khu vực lưu mẫu ở phòng thí nghiệm. Phải lập biên bản giao nhận mẫu với nội dung đầy đủ về thông tin về công trình, số lượng mẫu, các yêu cầu về thí nghiệm, thời gian nhận kết quả,…

4.6. Tiêu chuẩn lấy mẫu: lấy mẫu theo tiêu chuẩn JIS Z2241, JIS Z 2248 và JIS G 0320.

5. Các chỉ tiêu lấy mẫu

5.1. Chỉ tiêu lấy mẫu đối với thép cuộn:

- Thép cuộn SS400 được lấy mẫu thí nghiệm theo tiêu chuẩn

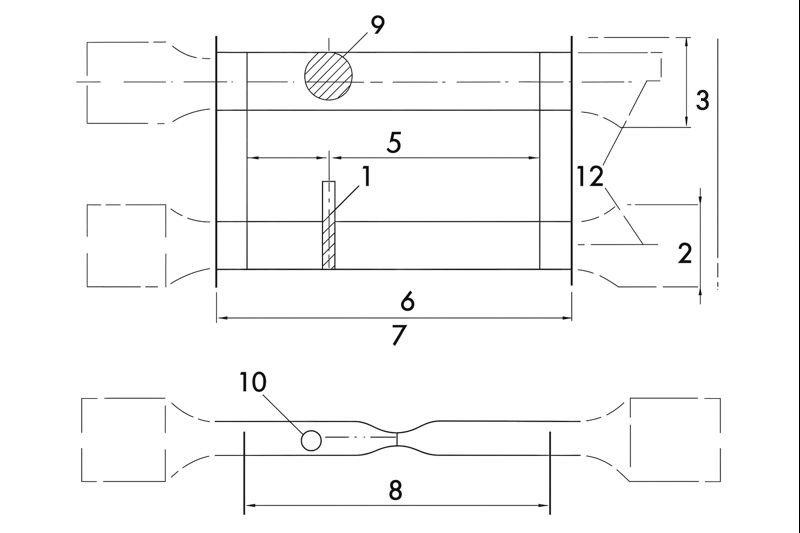

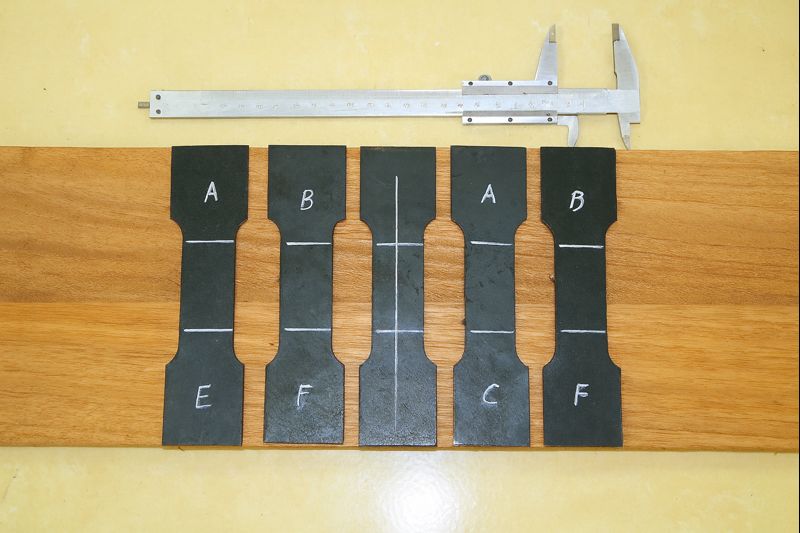

- Kiểm tra thí nghiệm độ bền kéo của vật liệu: Theo tiêu chuẩn JIS Z2241; Tần suất: Mỗi số heat lô thép nhập về, theo chiều dày. Cứ 50 tấn lấy 1 mẫu, trên 50 tấn lấy 2
mẫu.
- Kiểm tra thí nghiệm độ bền uốn của vật liệu: Theo tiêu chuẩn JIS Z 2248; Tần suất: Mỗi số heat lô thép nhập về, theo chiều dày. Cứ 50 tấn lấy 1 mẫu, trên 50 tấn lấy 2
mẫu.
- Kiểm tra thành phần hóa học của vật liệu đầu vào: Theo tiêu chuẩn JIS G 0320; Tần suất: Mỗi số heat lô thép nhập về, theo chiều dày. Cứ 50 tấn lấy 1 mẫu, trên 50 tấn lấy 2 mẫu.
5.2. Chỉ tiêu lấy mẫu đối với ống thép:

- Theo hợp đồng số lượng mẫu thử theo xác suất, Chủ đầu tư kiểm tra đột xuất khi có nghi ngờ. Chỉ tiêu mẫu thử lấy từ 01 phôi mẫu bao gồm:

- Mẫu thử kéo mối hàn: 01 mẫu theo tiêu chuẩn JIS Z2241.

- Mẫu thử độ nén bẹp: 01 mẫu theo tiêu chuẩn JIS G3443-1.

5.3. Chỉ tiêu lấy mẫu đối với sơn phủ

- Kiểm tra độ bám dính của lớp sơn: theo tiêu chuẩn ASTM D4541.

- Kiểm tra độ dãn dài của lớp sơn: theo tiêu chuẩn ASTM D412

Tần suất: theo quy định trong hợp đồng, 100 ống hoặc 4.000 lít sơn lấy 1 tổ hợp mẫu (3 mẫu) với sơn ngoài ống. Tần suất 100 ống hoặc 1.000 lít sơn lấy 1 tổ hợp mẫu (3 mẫu) với sơn trong ống

5.3.1. Phương pháp lấy mẫu

Nếu lấy mẫu trực tiếp từ bể chứa cuối cùng của công đoạn sản xuất thì phải khuấy kỹ, sau đó lấy bằng dụng cụ thích hợp ở 3 điểm; gần mép bể, giữa bể và đáy bể.

Nếu lấy mẫu trong quá trình nạp sản phẩm vào thùng để chuyển đi thì phải lấy mẫu ít nhất vào lúc bắt đầu, giữa và kết thúc quá trình nạp sản phẩm vào thùng.

Phải lọc mẫu trước khi cho vào bình đựng mẫu cũng giống như quá trình lọc sản phẩm trước khi đóng thùng

- Lô hàng là một lượng thùng chứa có cùng chất lượng được sản xuất trong cùng thời gian, có cùng công thức pha chế với các nguyên liệu có cùng chất lượng.

- Sau khi đã chọn số thùng phải lấy mẫu, tiến hành tiếp các thủ tục sau:

- Mở từng thùng đã lựa chọn, kiểm tra sự có mặt của màng, sự tách lớp của các chất bên trong (thí dụ như nước, dung môi hoặc các chất lạ).

- Sau khi đã lấy toàn bộ lớp màng (nếu có) chọn một thìa hoặc một đũa khuấy có kích thước tương ứng thăm dò trong thùng, ghi lại tình trạng lắng (có nghĩa mềm, cứng hoặc khô cứng).

- Đối với loại lắng mềm có thể sử dụng khuấy cơ học. Hoặc nếu được, quay ngược thùng lại nếu nắp đậy an toàn, và để ngược như vậy trong khi kiểm tra các thùng khác và cuối cùng có thể lắc và lăn trong thùng để bột màu và dung môi tương hợp lại.

- Sau khi đã khuấy, lắc cho các chất chứa trong thùng đồng nhất, dùng dụng cụ lấy mẫu, chuyển mẫu sang hộp đựng mẫu, nạp mẫu cho đầy hộp sao cho chừa lại một khoảng không khí bằng 5% thể tích. Đóng hộp lại và ghi nhãn cho hộp mẫu.
